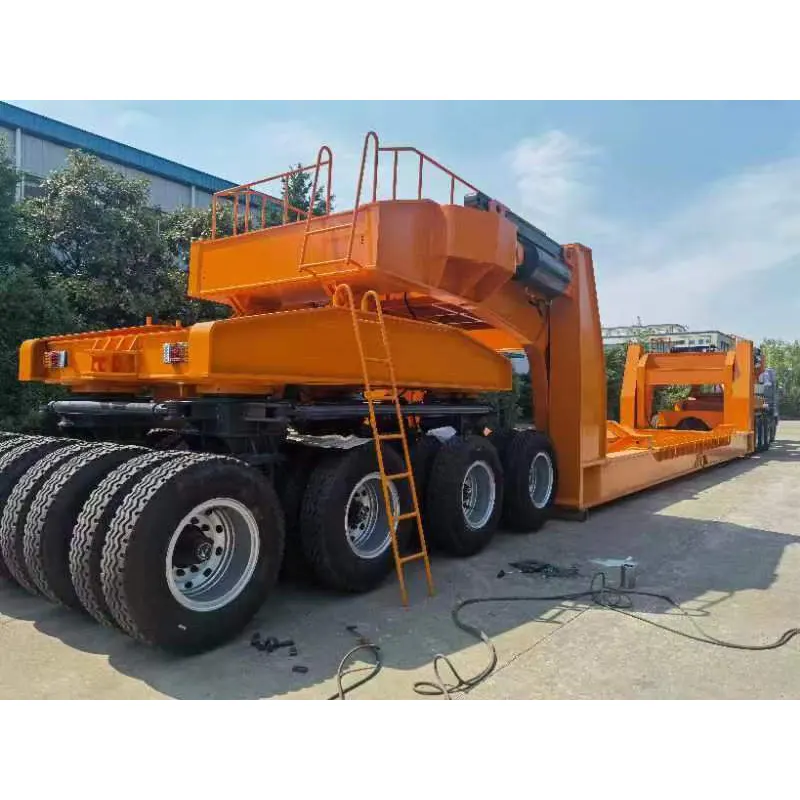

Denne JUPITER 8-akslede modulære semitraileren er egnet for å frakte bulklast fra anleggsutstyr som traktorgraver, hjullaster som for det meste brukes i kort- og langdistansetransport. 8-akslet modulær semitrailer er det beste valget for transport og drift av maskiner, utstyr, bulklaster, med høy effektivitet og økonomisk avkastning, vi bruker kjente merkevarer på 8-aksler modulær semitrailer, slik som FUWA eller BPW Brands Axle, JOST King Pin.so vi anbefaler sluttbrukere eller sjåfører å velge denne 8-akslede modulære og velkommen til å spørre om vår 8-akslede modulære semitrailer.
Nominell aksellast |
45.000 kg |
Plattformbredde |
2.990 mm |
Plattformhøyde |
1175 mm (± 300 mm) |
Akselavstand |
1.500 mm |
Trå |
1.800 mm |
Styrevinkel (første aksel) |
55° |
Dekk |
215/75 R17,5 |
Dekktrykk |
11 bar |
|
Tilbehør |
Modell |
Merke |
1 |
Hurtigkobling |
RK12-1624 |
Fox butikk |
2 |
Hydraulikkslange |
|
Aeroquip |
3 |
Akkumulator |
|
Fenghua |
4 |
Flerveis retningsventil |
Q45/5 |
Bondioli-Pavesi |
5 |
Motor |
KD625 |
Kohler |
6 |
Elektrisk kontakt |
|
Wain |
7 |
Svinglager |
010.20.641 |
Fenghe |
8 |
Hydraulisk skjøt |
|
ETON standard |
9 |
Hydraulisk pumpe |
A2F12 |
Shanghai Electric |
10 |
Sylinder |
|
pakker |
11 |
Eksplosjonssikker ventil |
SDCG300A |
Weili |
12 |
Aksel |
BPW standard |
yuek |
13 |
Dekk |
--215/75R17,5 |
Doble mynter |
14 |
Kant |
--6.00-17.5 |
Zhengxing |
15 |
Luftkrets |
|
Murring |
Antall aksel. |
3 |
|||||
Hastighet (km/t) |
0.5 |
5 |
40 |
80 |
||
Maks. Totalvekt(t) |
135.0 |
109.8 |
60 |
49.2 |
||
Egenvekt(t) |
10.41
|
|||||
Nominell belastning (t) |
124.59 |
99.39 |
49.59 |
38.79 |
||
Aksellast(t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
Total lengde (mm) |
4500 |
|||||
Total bredde (mm) |
2990 |
|||||
Total høyde (mm) |
1175±300 |
|||||
Akselavstand (mm) |
1500 |
|||||
Slitebane(mm) |
1800/735 |
|||||
Dekk |
215/75R17,5 135/133J 16PR |
|||||
Kant |
6.00-17.5 |
|||||
Antall dekk. |
24 |
|||||
Hjulets styrevinkel |
55° |
|||||
Svingradius(mm) |
≤1500(indre)、≤5740(ytre) |
|||||
Driftstemperatur |
-40℃~+55℃ |
Antall aksel. |
4 |
|||||
Hastighet (km/t) |
0.5 |
5 |
40 |
80 |
||
Maks. Totalvekt(t) |
180.0 |
146.4 |
80 |
65.6 |
||
Egenvekt(t) |
13.86
|
|||||
Nominell belastning (t) |
166.14 |
132.54 |
66.14 |
51.74 |
||
Aksellast(t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
Total lengde (mm) |
6000 |
|||||
Total bredde (mm) |
2990 |
|||||
Total høyde (mm) |
1175±300 |
|||||
Akselavstand (mm) |
1500 |
|||||
Slitebane(mm) |
1800/735 |
|||||
Dekk |
215/75R17,5 135/133J 16PR |
|||||
Kant |
6.00-17.5 |
|||||
Antall dekk. |
32 |
|||||
Hjulets styrevinkel |
55° |
|||||
Svingradius(mm) |
≤2550(indre)、≤7500(ytre) |
|||||
Driftstemperatur |
-40℃~+55℃ |
Antall aksel. |
5 |
|||||
Hastighet (km/t) |
0.5 |
5 |
40 |
80 |
||
Maks. Totalvekt(t) |
225.0 |
183.0 |
100.0 |
82 |
||
Egenvekt(t) |
17.31 |
|||||
Nominell belastning (t) |
207.69 |
165.69 |
82.69 |
64.69 |
||
Aksellast(t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
Total lengde (mm) |
7500 |
|||||
Total bredde (mm) |
2990 |
|||||
Total høyde (mm) |
1175±300 |
|||||
Akselavstand (mm) |
1500 |
|||||
Slitebane(mm) |
1800/735 |
|||||
Dekk |
215/75R17,5 135/133J 16PR |
|||||
Kant |
6.00-17.5 |
|||||
Antall dekk. |
40 |
|||||
Hjulets styrevinkel |
55° |
|||||
Svingradius(mm) |
≤1500(indre)、≤5740(ytre) |
|||||
Driftstemperatur |
-40℃~+55℃ |
Antall aksel. |
6 |
|||
Hastighet (km/t) |
0.5 |
5 |
40 |
80 |
Maks. Totalvekt(t) |
270 |
219.6 |
120 |
98.4 |
Egenvekt(t) |
20.76 |
|||
Nominell belastning (t) |
249.24 |
198.84 |
99.24 |
77.64 |
Aksellast(t) |
45 |
36.6 |
20 |
16.4 |
Total lengde (mm) |
9000 |
|||
Total bredde (mm) |
2990 |
|||
Total høyde (mm) |
1175±300 |
|||
Akselavstand (mm) |
1500 |
|||
Slitebane(mm) |
1800/735 |
|||
Dekk |
215/75R17,5 16PR |
|||
Kant |
6.00-17.5 |
|||
Antall dekk. |
48 |
|||
Hjulets styrevinkel |
55° |
|||
Svingradius(mm) |
2030 (indre), 6650 (ytre) |
|||
Driftstemperatur |
-40℃~+55℃ |
Femhjulslast(t) |
Vurdert 35, maks. 50 |
Fem hjuls høyde (flatform1175) (mm) |
1370/1520 |
Bakre svingradius(mm) |
2800 |
Maksimal vinkel på traktoren i forhold til svanehals |
105° |
Kongepinne |
90# (3,5 tommer) |
Egenvekt(t) |
ca. 6.5 |
Dimensjoner (mm) |
3962×2500×1841+400 |
Motor |
Kohler KD625 |
Makt |
21Kw/28,5Hk |
Maks. Rotorhastighet |
3000r |
Maksimal dreiemomenthastighet |
2200r |
Hydraulisk pumpe |
SHANGHAI ELEKTRISK A2F12 |
Pumpestrømningshastighet |
12 ml/r |
Maks. Pumpens utgangstrykk |
35Mpa |
Kobling |
KTR BOWEX FLE-PA |
Nominell utgangstrykk |
31,5 MPa |
Egenvekt |
300 kg |
3m trekkstang
Diameteren på dragringhullet er 70 mm, og dragringen er avtagbar.
A.2-4 aksler modulær bruker en gruppe styresylindere for å realisere styrefunksjonen;
B.5-6 aksler modulær bruker to grupper styresylindere for å realisere styrefunksjonen;
C. Trekkstangen til dette kjøretøyet har samme spesifikasjon som Goldhofer THP / SL-modellen og kan byttes ut: L=680/L=762/L=1500
4-aksler modulært styrediagram
5-aksler modulært styrediagram
6-aksler modulært styrediagram
